靜電容料位儀發射器(戶外型)
所屬分類： 料位變送器
關鍵字:
靜電容料位儀發射器(戶外型)
產品描述
將測量探測器安裝在干熄焦?fàn)t的爐壁上，探測器的探頭與套管相對形成了一個電容場，探頭為正極，套管為負極。料位上下的變化使二極之間的電容量產生增、減。當料位到達探頭位置時，電容量為最大值，檢測電路中的繼電器動作，輸出一個開關信號，料位輸出報警信號并下達工作命令。
產品詳情
測量原理
將測量探測器安裝在干熄焦?fàn)t的爐壁上，探測器的探頭與套管相對形成了一個電容場，探頭為正極，套管為負極。料位上下的變化使二極之間的電容量產生增、減。當料位到達探頭位置時，電容量為最大值，檢測電路中的繼電器動作，輸出一個開關信號，料位輸出報警信號并下達工作命令。
料位儀由發射器、探測器（電極）、連接電纜三部分組成。
| 輸入電源 | AC220V 50HZ |
| 觸點容量 | TC觸點（常開、公共、常閉），AC250V3A |
| 靈敏度 | 0.5PF（固定400PF） |
| 需要功率（最大） | 10VA |
| 同軸電纜（耐高溫） | 10m |
| 外部尺寸 | 寬165×高236×深115 |
| 重2.2kg 材料ADC-12 | |
| 安裝方式 | 安裝孔3-Φ8 |
| 外部顏色 | M7.5BG6/1.5 |

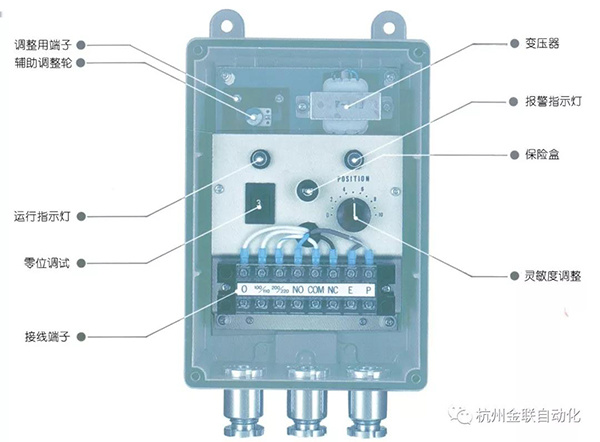

1、調試
◆安裝接線完整無誤
◆通入電源
◆把零位調整旋鈕和靈敏度調整旋鈕反時針?lè)较蛘{(diào)整至零
◆把EP信號線二端拆下，并用導線短接，此時報警指示燈亮。
◆向上調整零位使報警燈滅，零位調整完畢。
◆順時針調整靈敏度，報警燈亮。
◆再順時針調整靈敏度一大格，靈敏度調整完畢。
◆拆下短接導線，接入EP信號線。
2、注意事項
◆靈敏度調整旋鈕順時針?lè)较蛘{(diào)得越多，靈敏度越高，若調整太高容易引起假報警，反之太低也會不報警。
◆EP信號線必須可靠屏敞接地，防止干擾。

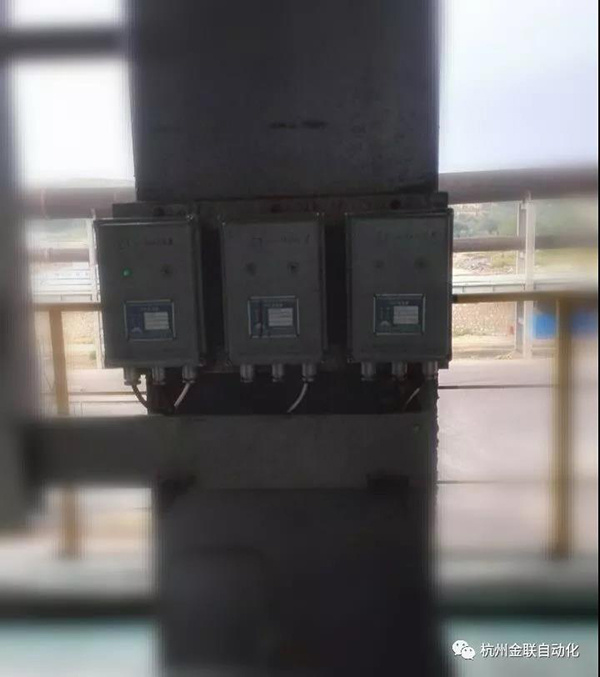

LIC-S45料位變送器現場安裝圖
