AP-200PHN型高溫靜電容料位計
所屬分類： 高溫靜電容料位計
關鍵字:
AP-200PHN型高溫靜電容料位計
產品描述
AP-200PHN型靜電容料位計能用于多種場合的料位測量，由于儀表測量探頭采用盤式傳感元件，提高了測量的可靠性。整個測量探頭采用特殊材料制成，能耐高溫達1200℃。典型的應用實例是高溫的干熄焦預存室紅焦高高料位的測量。
產品詳情
AP-200PHN型靜電容料位計能用于多種場合的料位測量，由于儀表測量探頭采用盤式傳感元件，提高了測量的可靠性。整個測量探頭采用特殊材料制成，能耐高溫達1200℃。典型的應用實例是高溫的干熄焦預存室紅焦高高料位的測量。
1、測量原理

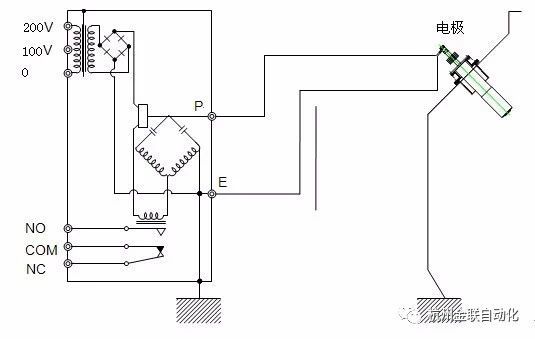

測量探測器安裝在干熄焦?fàn)t的爐壁上，探測器的探頭與套管相對形成了一個電容場(見圖)。探頭為正極，套管為負極。料位上下的變化使二極之間的電容量產生增、減，當料位到達探頭位置時，電容量為最大值，檢測電路中的繼電器動作，輸出一個開關信號，料位輸出報警信號并下達工作指令。
2、組成
AP-200PHN型料位計由三部分組成
◆發射器
◆探測器（電極）
◆連接電纜
3、主要技術指標
◆適用范圍：液體、粉體、紅焦碳
◆探頭耐溫：≤1200℃
◆供電電源：110/220AC 50/60Hz
◆輸出：繼電器雙觸點3A220V/50Hz
◆延遲時間：1-5秒，1-4分鐘可調
◆連接電纜：10m
◆靜電火花防護：特有的靜電消除功能
◆外殼防護：符合IP67標準
4、安裝

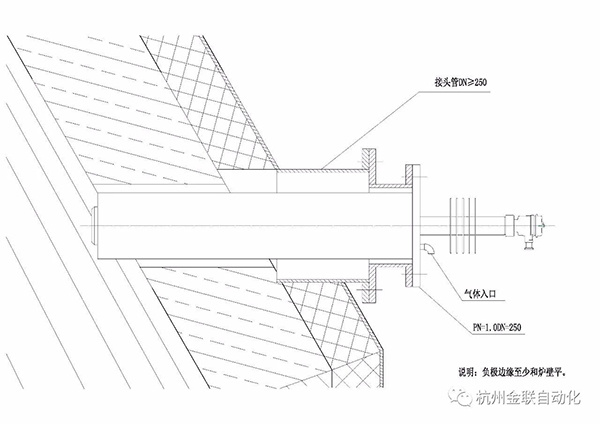

◆采用水平安裝及與爐壁垂直安裝時（見圖）
5、安裝注意事項
◆為了不受投入物的直接撞擊，探頭的安裝位置盡量遠離投入物落下處。
◆探頭與發射器之間的距離盡可能不超過10米。
◆探頭在爐內突出長度：10mm。

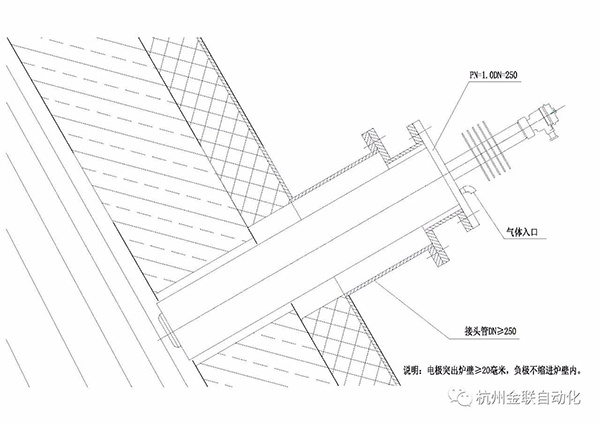

◆探頭允許如圖向下傾斜安裝，但正、負極前端與被測物料之間必須直線貫通。
◆安裝前必須檢查探頭、絕緣材料與保護套管的同心度，以保證料位計工作正常。
