JLDS-350微波料位儀

所屬分類：微波料位開關

關鍵字:

JLDS-350微波料位儀

產品描述

JLDS-350微波料位儀是我公司專為干熄焦預存室、一次除塵料位測量而研發的微波料位開關。由發射微波的信號發射器和接收微波的信號接收器構成的雙面對應式料位感應器。當發射器和接收器之間的被檢測物堆積到一定程度時，發射器發出的信號被物料阻斷時，感應器就會發出信號。因?yàn)槲⒉ň哂写┩父稍锬突鸫u等絕緣物（導電率低的物質）檢測倉內物料的“非接觸”檢測功能，并具耐高溫、安裝簡單、不需要墻體開孔、使用壽命長等優點，所以可以穿透預存室、一次除塵隔熱墻檢測設備內部料位，是使用干熄焦惡劣環境的最具理想的產品。

在線咨詢

返回列表

產品詳情

一、產品性能介紹

二、主要特性如下：

（1）適用于傳感表面污垢和其他材料,無論在蒸汽或空氣中影響極低。

（2）簡單的初始安裝調整,因?yàn)榇蠖ㄏ蚪堑奈⒉?，盡管振動也能可靠運行。

（3）波束角寬泛，對齊極為容易。

（4）可用于高溫、高壓等不利條件下,也可以檢測有害物質。

（5）可以通過一個簡單的不同操作來調整操作距離。

（6）可直接用于控制和警報或閥門的操作，不需使用任何其他應用程序。

（7）結構精巧，自重量輕。

（8）擁有受阻礙波束模式與無阻礙波束模式兩種選擇

三、主要工作指標

電源：AC 80-240V 50/60Hz

檢出距離：Max.100m

頻率：24GHz、

輸出信號接點：SPDT接點輸出：

接點容量AC 250V 3A/DC 30V 1A

動作：檢出遮擋時ON

ON/OFF延時：0.1~10S（可調整）

耗電量：發信器：Max.3.2VA

收信器：Max.4.3VA

環境溫度：-20~80℃

使用壓力：±0.5MPa

材質：外盒、外套（壓鑄鋁（ADC）

安裝法蘭：SUS304

保護構造：IP65

質量：約3kg

收發信號通道數：4通道

防爆等級：耐壓防爆構造Ex dIIB T4

防護等級：IP67

收信強弱表示：10

檢出強弱表示：窗板功能按鍵選擇10連LED表示

電纜引線孔：1-M20*1.5

檢出距離根據安裝使用工作環境而不同

四、安裝

（一）信號發射器，接收器的出線口方向必須按相同或相反方向，如安裝發射器和接收器的出線口成90°偏轉安裝時，則感應器無法接收到正?；蛘_的信號。

（二）如兩套發射，接收感應器近距離安裝使用時，則應注意兩套感應器的出線口互成９０°偏轉安裝，這樣可以有效地防止兩套感應器之間的互相干擾。

用戶須知

一，為了安全的使用本產品，產品使用說明書必須在使用本產品前閱讀。產品說明書請妥善保管，并可隨時取閱。

二，為了提高產品質量，本產品可能會不定時的進行改良，所以在本說明書上記載的內容有可能在沒有事先通知的情況下更改的情況發生，某些零部件已被更新和替換，因此，有可能提供同一產品的時候。有替代的零部件或產品。

三，出于安全需要，在接線過程中，必須關閉電源并確認。避免有時發生由于感應電或短路而引起損壞的情況發生。

四，在設置產品的時候，盡量避免動作過重，更不能使其受強烈的沖擊，否則會使外殼，內部電路板，液晶屏等部件產生破裂。

五，絕對不能進行產品的分拆和分解，這樣有可能導致嚴重的后果，并可能有觸電的危險。

六，請不要將本品用于料位測量以外的用途，必須在確認產品的諸如：溫度，工作電壓，頻率，防爆規格等的安裝環境等參數和要求。

七，電源:發射器和接收器請接同相位的同一電源,并務必進行接地連接。

八，在感應器附近進行電氣焊接時，請將布線全部拆卸后進行。

九，為避免強弱電相互干擾，請將信號線和動力線分別布線。

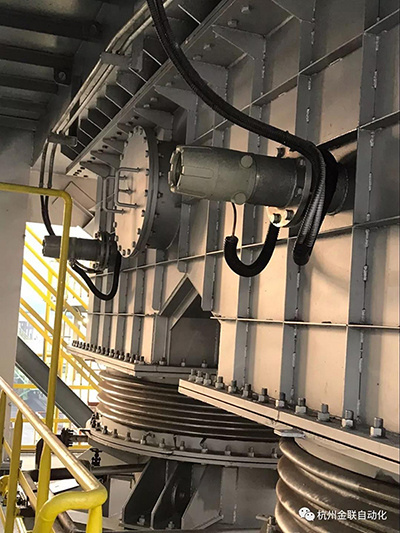

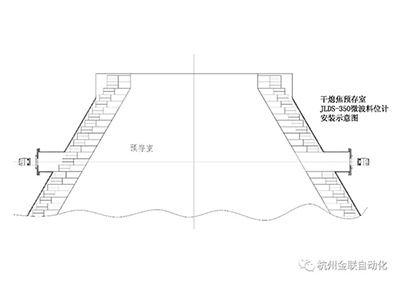

干熄焦預存室微波料位計安裝示意圖：
