射頻導納料位計（高溫型）

所屬分類：射頻導納料位計

關鍵字:

射頻導納料位計（高溫型）

產品描述

LP-20是一種測量液位、固體、漿料、界面及粘稠介質的射頻導納料位計。LP-20適用于液體, 固體散粒和泥漿，包括粘性介質（導電和不導電），也能在高溫高壓，腐蝕等苛刻的工況下，甚至含蒸汽和灰塵的環境下工作。

在線咨詢

返回列表

產品詳情

■ 概述

■ 產品特點：

- 先進有效的屏蔽技術；

-內置本地顯示器；

- 數字型：3 個發光二極管（LED）提供對報警、正常、故障的狀態進行指示；

- 模擬型：內置 LCD 顯示，可現場設置為物位方式（DIR）或距離方式（REV）；

- 按鍵校準；

- 多功能診斷；

-不受物料粘附的影響。

■ 應用

LP-20是數字型輸出信號。

全封裝的變送器不受冷凝水、粉塵或振動的影響。

所有接液部件是用不銹鋼制作。對在高溫下使用，可提供陶瓷元件。對高或低介電常數的物料能精確地檢測，獨特的有效屏蔽技術幾乎可以忽略物料堆積造成的影響。

LP-20 獨特的模塊化設計，為現場提供了各種不同的配置、過程連接、探頭加長和認證，可以滿足特殊應用場合的需要。模塊化的設計易于達到擬定的技術指標，并可降低庫存，現有多種測量范圍，探頭配置：包括桿式和纜/ 鋼索式。

主要應用：相對高壓和高溫、危險區域中的液體、漿料、粉末、顆粒狀物位。

■ LP-20測量原理

探頭由一個測量部分和一個具有固定長度的活動屏蔽段組成。探頭是系統主要的傳感器，它表明了測量部分的電容值與環境相關(容器壁, 導波管, 或者導電的介質). 探頭的這一部分與電容監測器或者電子傳感器相連。

■ 安裝

1、檢查

仔細地將射頻導納料位計從包裝中取出，并且檢查是否同時有運輸損壞，確保設備和220VAC電源是否一致。

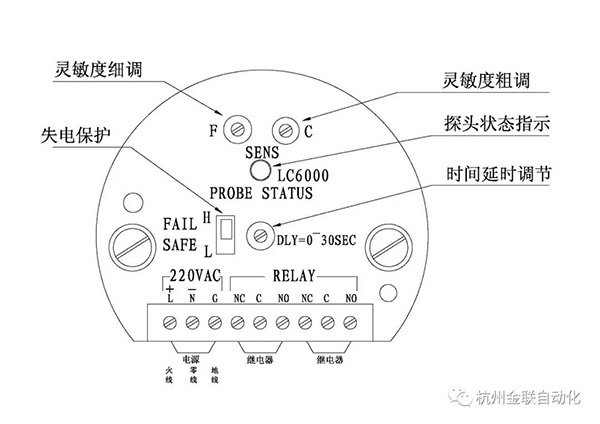

2、電子線路面板各鍵說明

當進行調試時，請注意這些總的規則：

○ 將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。

○ 當兩個靈敏度控制調好后，紅色燈亮，表示探頭上“無”物料存在，綠色燈亮，表示“有”物料存在。

○ 安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。

1、靈敏度的校正

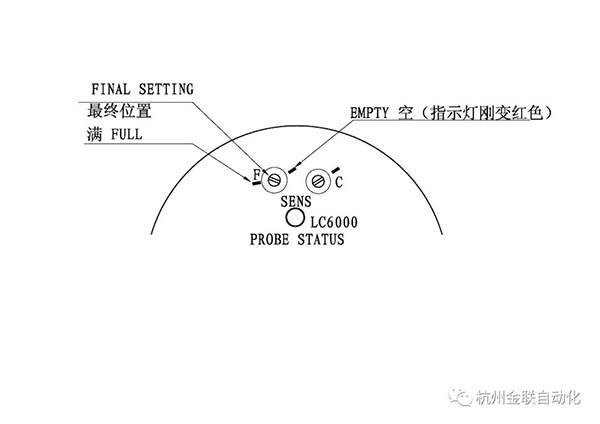

A）.對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗（C）靈敏度直到狀態指示燈剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這就是一個完整的調試過程。對于非水基工藝液體（不導電液體）最好的安裝方法是垂直安裝，當液體到達一半時報警。
B）.對于水基液體（導電液體）反時針調節靈敏度，因為水基液體容易測量，只需碰到傳感探頭即可，這個過程提供最大的抗粘附能力。這是個完整的調節過程。

4、時間拖延

電容包含0-30秒可調時間延時，有延時開/延時關模式。這種模式典型的用處是消除控制繼電器的“抖動”，或者控制循環循序。開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉最小的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。

5、故障報警/（失電保護）模式選擇

故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為“報警”狀態。這就意味著如果電源消失，也會發生報警。系列設備具有高位或低位故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳接器完成。參見圖三?！癏”位置顯示高位報警，“L”位置顯示低位報警。

6、電子線路連接

松開圖三上2XM8安裝電子線路螺絲2個，取下電子線路板，將導線拉入儀表3/4NPT儀表電氣接口內，當導線穿過接線口后，放回電子線路“平”的一邊對著接線口。導線接入連接器，重新安裝2M8螺絲2個即可。

A）.線路電源類型（115VA.C或230VA.C）

交流電源線路的連接：火線（L），中線（N）和地線（G）。如果導線沒有標準的黑、白、綠三種顏色，一定要仔細不要混淆導線。注：必須接地。

B）.直流電源類（24VD.C）24VD.C電源線路導線連接：原（L）端為-24V（+），原（N）端為公共端（-）和原（G）端仍未地線（G）。

C）.控制繼電器的連接

繼電器輸出觸點是 C型，2組單刀雙擲，5A 115VA.C/3A 250VAC，阻抗。輕型低電感負載可用于螺線管式閥門或報警。重型電感負載必須通過中間繼電器來帶動。

7、安裝注意事項：

1)不要使殼體與探桿之間有較大的扭力；

2)探桿端部應與容器間的距離大于100mm；見圖3(a、b)

3)探桿應安裝在遠離進料口處，見圖3(c、d)

4)若安裝在非金屬容器內，應有良好的接地；如安裝在鋼筋混凝土料倉內，儀表接地端應與其中的鋼筋連接；
